Instalação Elétrica unidade externa de ar condicionado

   Veremos como trocar a instalação elétrica de uma unidade externa de um ar condicionado. Na foto abaixo temos a instalação antiga com fios a amostra e extremamente ressecados pois eles estavam no tempo. O problema apresentado nesse aparelho foi um curto na fiação que fez com que o disjuntor se desarmasse. Foram utilizados nessa reinstalação cabos flexíveis de 4mm, 3 terminais agulha 2,5 a 6mm e fita isolante.
   De ferramentas utilizamos Alicate Belzer, Decapador de cabos, alicate para terminais, Detector de Fase Minipa.
Instalação elétrica comprometida ar condicionado
Instalação elétrica comprometida
   Primeiro passo é desligar o disjuntor para não ter problema, depois checamos se realmente a energia foi desligada com uma chave de teste, indico modelos com aviso sonoro e luminosos como os da Fluke e Minipa. O VoltAlert é o modelo da Fluke custa cerca de R$ 70,00 e o Ez Alert é o modelo da Minipa custa em torno de R$ 27,00.
Canetas de teste de energia - Ez Alert II Minipa e Volt Alert Fluke
Canetas de teste de energia - Ez Alert II Minipa e Volt Alert Fluke



























   Após constatar que não tem nenhuma fonte de energia podemos remover a fiação antiga, no caso desta instalação os fios foram removidos até dentro do telhado ao qual a condensadora estava instalado, mas o certo é trocar a fiação até o evaporadora.

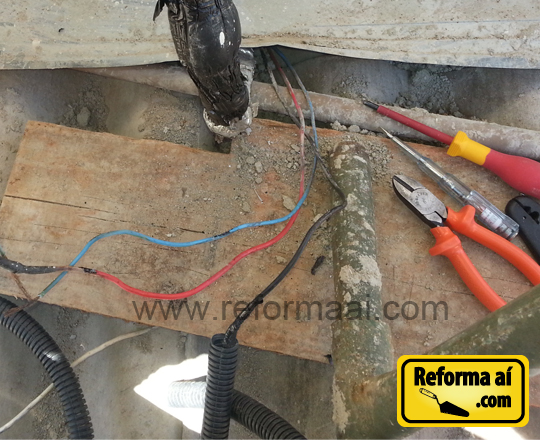

Fios sendo removidos
Fios sendo removidos
   Sempre use ferramentas de boa qualidade para diminuir os riscos, devemos usar chaves de revendas revestidas, alicates com boa resistência elétrica 1000v, e sempre use EPI.


Fios sendo removidos parte 2
Fios sendo removidos parte 2

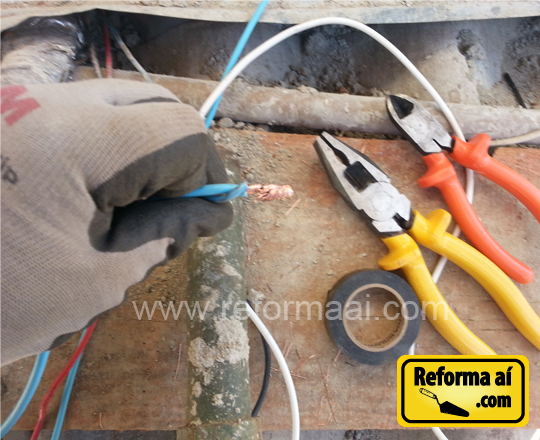

Fazendo emenda em fios - Alicates 1000v Belzer
Fazendo emenda em fios - Alicates 1000v Belzer


   Após emendar os três fios ( fase, neutro e terra ) fiz os terminais para serem parafusados na condensadora. Acompanhe o processo de crimpagem dos terminais abaixo, para prensar os terminais podemos usar o alicate da Belzer modelo eletricista que vem com um prensador de cabos ou uma alicate crimpador de cabos.



Desencapando o fio para fazer o terminal
Desencapando o fio para fazer o terminal

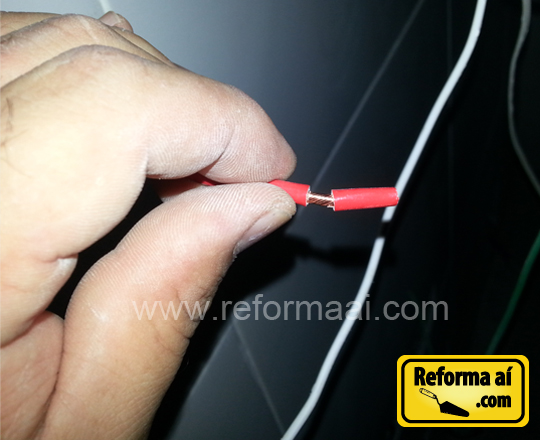

Apos remover a capa protetora do fio torça o fio com o alicate para que fique bem firme
Apos remover a capa protetora do fio torça o fio com o alicate para que fique bem firme

Após apertar os fios colocamos o terminal - Utilizei o terminal agulha para fios de 4mm
Após apertar os fios colocamos o terminal - Utilizei o terminal agulha para fios de 4mm

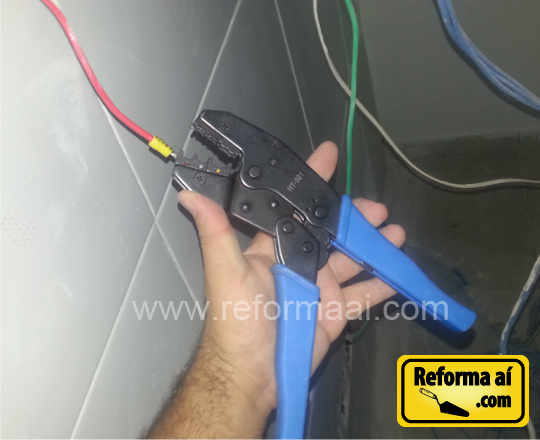

Alicate crimpador de cabos
Alicate crimpador de cabos

 Após montarmos os terminais é hora de ligar os fios na condensadora, prestem atenção na ligação dos fios neste modelo de condensadora da Eletrolux o primeiro fio é o positivo do meio o neutro e o da esquerda é o terra. Em um outro post veremos as cores padrão de fios de energia, isso facilita muito a identificação.


Cabos com terminais ligados na condensadora.
Cabos com terminais ligados na condensadora.
Os cabos foram trocados e forma inseridos dentro de uma mangueira anti-chama
Os cabos foram trocados e forma inseridos dentro de uma mangueira anti-chama

   Para áreas externas recomendo cabos Sintenax que resistem bem a ações do tempo, este cabo também é indicado para instalações subterrâneas residenciais, industriais , comerciais, etc.
   Qualquer dúvida é só entrar em contato com post ou no formulário de contato do site, que vou ter o maior prazer em ajudar! Grande abraço.




Clique aqui para imprimir o artigo
Reações:

3 comentários:

  1. Amigo, para um ar de 48000 btus, posso usar fio de 4mm? ou precisa ser de 6mm?

    ResponderExcluir
  2. Bom tarde Fernando, para dimensionar a bitola do fio precisamos de mais algumas informações, dei uma olhada aqui os aparelhos de 48000btus tem uma potência de +- 5000Watts em uma rede 220v resulta em uma amperagem de 22,72a e em 110v uma amperagem de 45,45a.

    Dependendo do fabricante um fio de 4mm suporta em media 28 amperes e em 220 e vinte o ar consome 22,72a mas sempre é bom consultar o manual do seu produto para ver as recomendações do fabricante. Espero ter ajudado grande abraço para calcular a Amperagem use a seguinte Formula Potência = U(Tensão) x i(Corrente)

    ResponderExcluir
  3. Amigo, a caneta de teste consegue identificar corrente de cabos que passem por dentro de paredes?

    ResponderExcluir

Muito obrigado pelo seu comentário e pela sua visita!

Grande Abraço
